การขยายย่านการวัดเครื่องวัดแรงดันไฟฟ้า |
||
การขยายย่านการวัดเครื่องวัดแรงดันไฟฟ้า
ทำได้โดยนำตัวต้านทานมาต่ออนุกรมกับมิเตอร์มูฟเมนต์หรือโวลต์มิเตอร์เดิม
เพื่อช่วยลดปริมาณกระแสไฟฟ้าที่จะไหลผ่าน ขดลวด เคลื่อนที่ที่ไม่ให้เกินกว่าค่ากระแสที่ขดลวดเคลื่อนที่เดิมทนได้ตัวต้านทานอันดับที่ต่อเพิ่มนี้จะมีค่าความต้านทานสูงอาจเป็นกิโลโอห์ม
(k
จากรูปที่ 1 เป็นวงจรดีซีโวลต์มิเตอร์เบื้องต้นมีตัวต้านทาน Rs ต่ออันดับกับมิเตอร์มูฟเมนต์ กระแสเต็มสเกลในวงจรต้องไม่เกินค่ากระแสเต็มสเกลเดิมของมิเตอร์มูฟเมนต์ โดยมีอักษรย่อต่าง ๆ ดังนี้
จากรูปที่ 1 สามารถหาสมการของวงจรได้โดยใช้กฎของโอห์มได้ ดังนี้ ตัวอย่างที่ 1 มิเตอร์ตัวหนึ่งวัดกระแสได้เต็มสเกล 10
mA มีความต้านทานภายใน 100? หากต้องการจะนำไปวัดแรงดันไฟฟ้ากระแสตรงได้สูงสุด

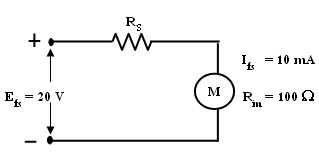

20 V จงคำนวณหาค่า รูปที่ 2 ดีซีโวลต์มิเตอร์วัดค่าแรงดันได้สูงสุด 20 V. วิธีทำ ตัวอย่างที่ 2 มิเตอร์ตัวหนึ่งวัดค่ากระแสไฟฟ้าเต็มสเกล 1 mA มีความต้านทานภายใน 20 โอห์ม มีตัวต้านทานต่ออันดับอยู่ 480 โอห์ม โวลต์มิเตอร์ตัวนี้สามารถวัดค่าแรงดัน สูงสุด ได้เท่าไร รูปที่ 3 วงจรโวลต์มิเตอร์ต้องการทราบแรงดันที่วัดได้สูงสุด วิธีทำ

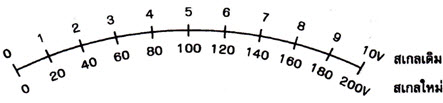

สำหรับสเกลของโวลต์มิเตอร์เดิมสามารถแปลงเป็นสเกลใหม่ได้โดยนำจำนวนช่องของสเกลเดิม คือ 10 V = 10 ช่อง ไปหารจำนวนแรงดันไฟตรงค่าใหม่ คือ 200 โวลต์ ก็จะได้แรงดันต่อช่องออกมานำไปบวกเพิ่มแต่ละช่องเป็นลำดับก็จะได้สเกลของแรงดันค่าใหม่ออกมาดังสเกลใน รูปที่ 4
|
||
![]() |
||
