การใช้ออสซิลโลสโคปวัดความถี่โดยวิธีลิสซาจัวส์เป็นการวัดหาความถี่โดยการต่อสัญญาณความถี่ที่ไม่ทราบค่าทางอินต์พุตทางแนวแกนตั้ง (Ver.Input) ส่วนอินต์พุต แนวแกนนอน (Hor.Input) จะรับความถี่มาตรฐานที่ทราบค่าสามารถปรับเปลี่ยนค่าได้ โดยการปรับออสซิลโลสโคป X – Y ออสซิลโลสโคปโดยการต่อดังรูปที่ 1

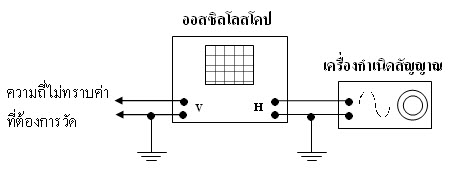

รูปที่ 1 การต่อออสซิลโลสโคปวัดความถี่โดยวิธีลิสซาจัวส์

     รูปที่ 1 การต่อออสซิลโลสโคปวัดความถี่โดยวิธีลิสซาจัวส์ โดยต้องใช้ความถี่ซายน์เท่านั้น โดยป้อนความถี่มาตรฐานที่ทราบค่าสามารถปรับเปลี่ยนค่าได้เข้าทางอินต์พุต แนวนอน และป้อนความถี่ไม่ทราบค่าที่ต้องการวัดเข้าทางอินต์พุตแนวตั้ง พยายามปรับความถี่ของเครื่องกำเนิดสัญญาณที่ป้อนทานแนวนอน จนทำให้รูปภาพลิสซาจัวส์หยุดนับ จำนวนลูกคลื่น (Loop) ที่เกิดขึ้นบนจอทั้งลูกคลื่นทานด้านแนวตั้งและแนวนอน โดยนำมา คำนวณโดยสูตร

โดยที่ FV = ความถี่ที่ป้อนทางอินต์พุตแนวตั้ง มีหน่วยเป็น เฮิรตซ์
FH = ความถี่ที่ป้อนทางอินต์พุตแนวนอน มีหน่วยเป็น เฮิรตซ์
LV = จำนวนลูกคลื่นทางด้านแนวตั้ง มีหน่วยเป็น ลูก
LH = จำนวนลูกคลื่นทางด้านแนวนอน มีหน่วยเป็น ลูก

     ลักษณะของรูปภาพลิสซาจัวส์ที่เกิดขึ้นมีความแตกต่างกันไปตามค่าความถี่ที่แตกต่างกันการนับจำนวนลูกคลื่นของรูปภาพลิสซาจัวส์ ดังแสดงตัวอย่างภาพลิสซาจัวส์ในรูปที่ 2

(ก)                                               (ข)                                   (ค)

(ง)                                           (จ)                                      (ฉ)

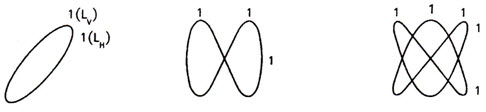

รูปที่ 2 รูปภาพสัญญาณลิสซาจัวส์

ตัวอย่าง

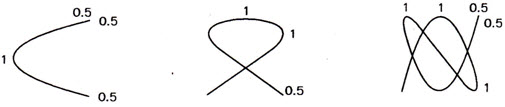

รูปที่ 3 รูปภาพสัญญาณลิสซาจัวส์

      จากรูปที่ 3 ให้หาค่าความถี่ไม่ทราบค่าที่ต้องการวัด

วิธีทำ
