จุดประสงค์เชิงพฤติกรรม
     เมื่อนักเรียน เรียนจบแล้วสามารถ

ใช้ปุ่มปรับต่างๆ ของออสซิลโลสโคปได้อย่างถูกต้อง

เครื่องและอุปกรณ์

1. ชุดฝึกทดลองเครื่องมือวัดไฟฟ้าและอิเล็กทรอนิกส์ 1 ชุด
2. ออสซิลโลสโคปพร้อมสายวัด 1 ชุด

ลำดับขั้นการทดลอง
     1. เตรียมความพร้อมก่อนใช้งาน
        ก่อนใช้งานต้องตรวจสอบการติดตั้งระบบไฟฟ้าเข้าเครื่องซึ่งอยู่ด้านหลังของเครื่องให้อยู่ในสภาพพร้อมใช้งานพร้อมทั้งตั้งปุ่มปรับต่าง ๆ ตามที่กำหนดไว้ ดังตารางที่ 2

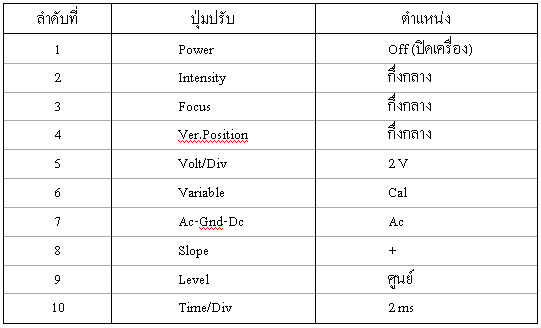

ตารางที่ 2 การเตรียมความพร้อมปุ่มปรับต่าง ๆ

     2. เปิดสวิตช์ตำแหน่ง On เพื่อให้ไฟเข้าเครื่องออสซิลโลสโคปรอประมาณ 1 วินาที เส้นลำแสงจะปรากฏบนจอหากไม่มีลำแสงปรากฏบนจอให้ตรวจสอบตำแหน่งของ ปุ่มปรับต่าง ๆ ตามตารางที่ 2 ใหม่ให้ถูกต้องและเหมาะสม
     3. ต่อสายวัดของออสซิลโลสโคปอัตราลดทอน 1 : 1 ไปวัดที่ 0 และ 9 โวลต์ของชุดฝึกทำการปรับแต่งสัญญาณให้มีความเหมาะสมและอ่านค่าทางไฟฟ้าได้ง่าย รวดเร็ว ทำการบันทึกสัญญาณที่ได้ในตารางที่ 3

ตารางที่ 3 รูปร่างของสัญญาณไฟฟ้า

      4. ปรับปุ่ม Volt/Div ไปที่ 5 V. ทำการบันทึกสัญญาณไฟฟ้าที่ได้ลงในตารางที่ 4

ตารางที่ 4 รูปร่างของสัญญาณไฟฟ้า

       5. ปรับปุ่ม Time/Div ไปที่ 10 ms ทำการบันทึกสัญญาณไฟฟ้าที่ได้ลงในตารางที่ 5

ตารางที่ 5 รูปร่างของสัญญาณไฟฟ้า

      6. ปรับปุ่ม Slope ไปที่ตำแหน่งลบทำการบันทึกสัญญาณไฟฟ้าที่ได้ลงในตารางที่ 6

ตารางที่ 6 รูปร่างของสัญญาณไฟฟ้า

      7. ทำการปรับปุ่ม Ver.Position ไปที่ตำแหน่งทางด้านขวามือทำการบันทึกค่าลงในตารางที่ 7

ตารางที่ 7 รูปร่างของสัญญาณไฟฟ้า

8. ทำการปรับปุ่ม Variable ไปทางด้านซ้ายมือทำการบันทึกค่าลงในตารางที่ 8

ตารางที่ 8 รูปร่างของสัญญาณไฟฟ้า

สรุปผลการทดลอง

...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................

ข้อเสนอแนะ

...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
